產品說明
適用范圍
1、百兆網絡防雷器是按照國際標準 IEC61643.21和國家標準 GB18802.21；
2、所設計、生產和檢測，產品嚴格按ISO9001質量保證體系進行質量控制；
3、網絡信號防雷器主要用于沿網絡信號線路侵入設備的浪涌過電壓過電流的防護，如網絡交換機、網絡服務器、路由器、MODEM、網絡終端等，防雷器接口型式一；
4、般為RJ45接口，對百兆以內網絡信號進行保護。
產品優點
■ 通流容量大，使用壽命長；
■ 采用多級保護，殘壓低，防護效果好；
■ 插入損耗低，傳輸性能優越；
■ 內置快速半導體保護器件，納秒級響應速度；
■ 節能、環保，機架式結構、安裝簡便；
技術參數

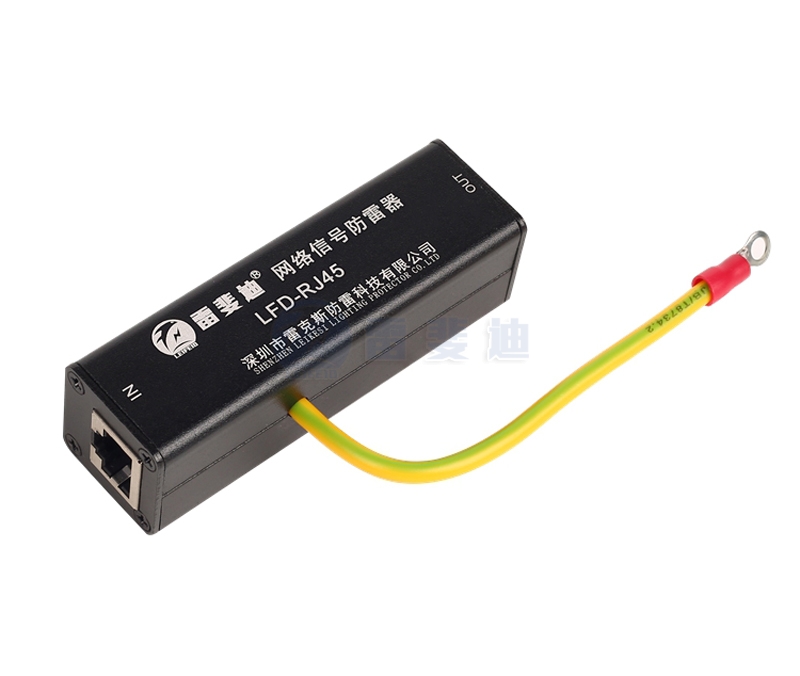

| 產品型號 | LFD-RJ45 | |
| 工作電壓Uc | 5V | |
| 通流容量8/20μs | 5KA | |
| 最大通流容量8/20μs | 10KA | |
| 保護水平 | Up芯線—芯線 | ≤15V |
| 8/20μs | In芯線—接地線 | ≤50V |
| 適應傳輸速率 | 100Mbps | |
| 保護路數 | 1 | |
| 保護形式 | 1/2，3/6 | |
| 安裝模式 | 串聯 | |
| 插入損耗 | ≤0.5dB | |
| 響應時間 | ≤10ns | |
| 接口形式 | RJ45 | |
| 防護等級 | IP20 | |
安裝、接線
? 防雷器串聯在被保護設備與信號通道之間
? 防雷器的輸入端IN與信號通道相連,輸出端OUT與被保護設備相連并緊靠設備安裝,不能接反
? 把防雷器的接地線與防雷系統接地排可靠連接,接線越短越好,最長不能超過1米
接線示意圖
