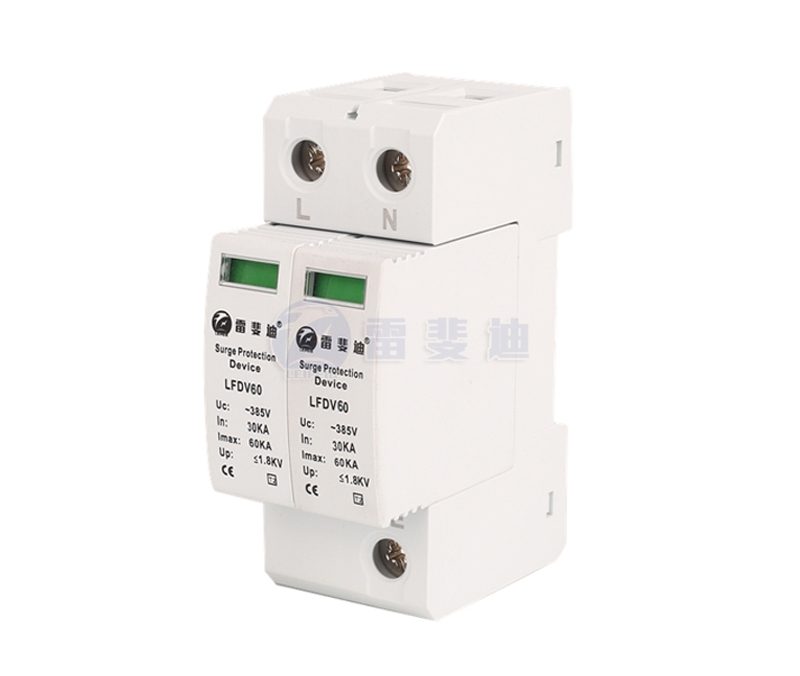

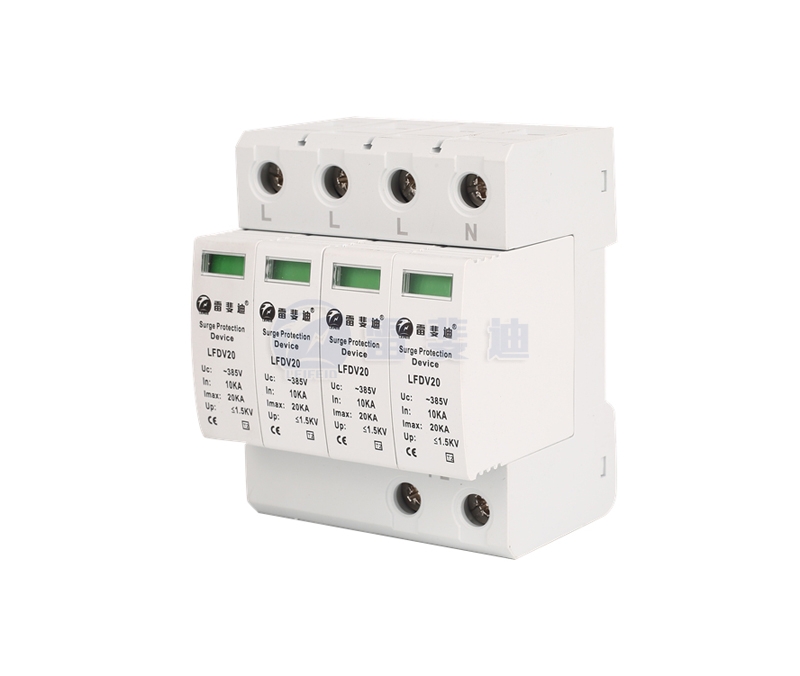

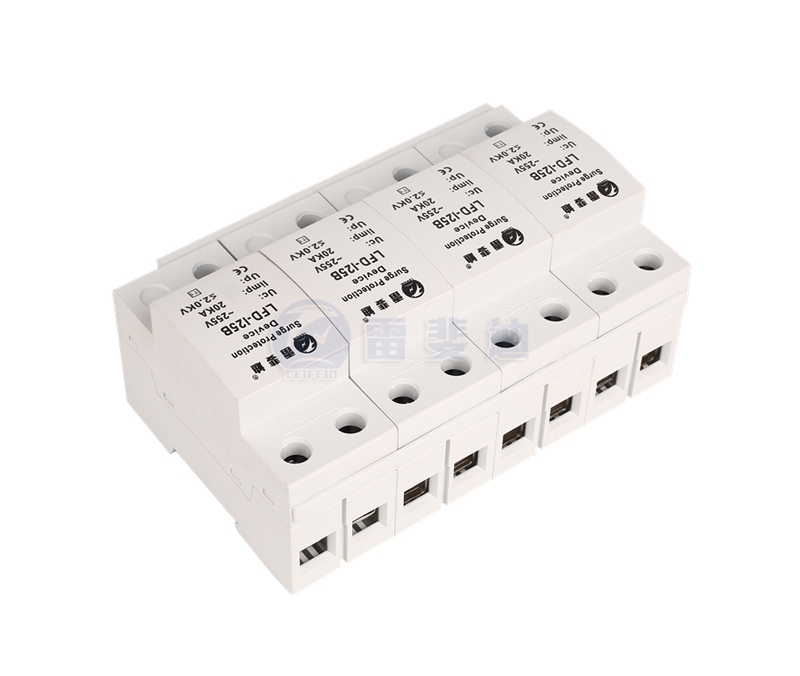

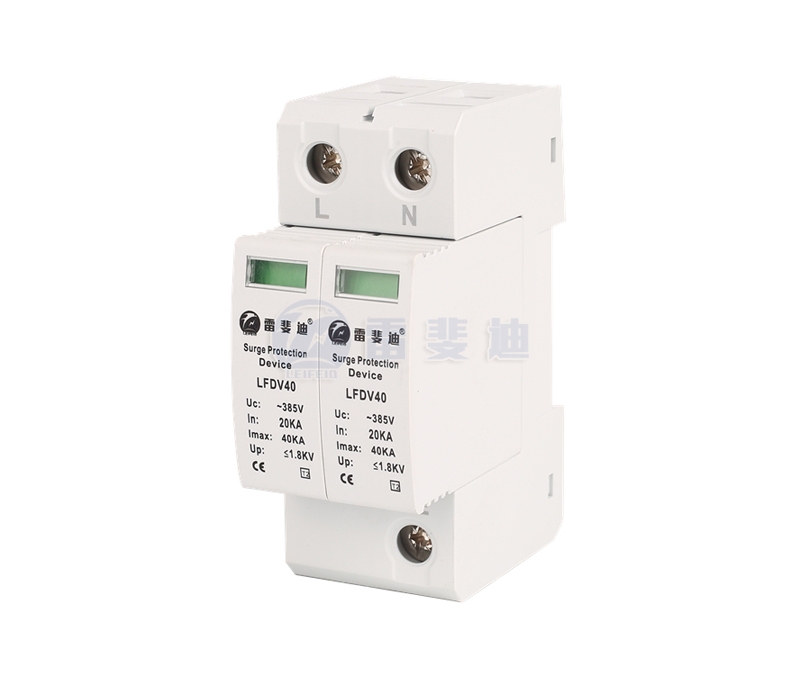

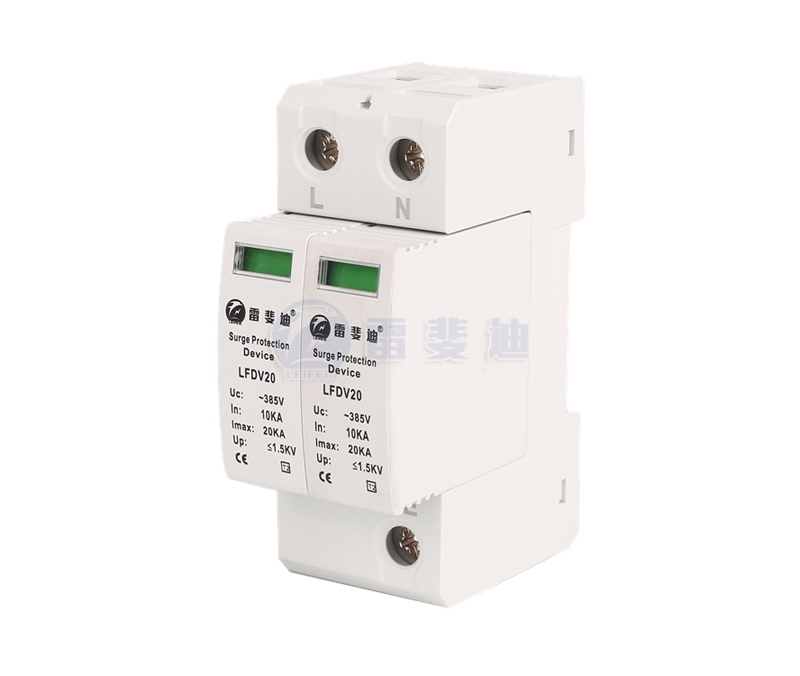

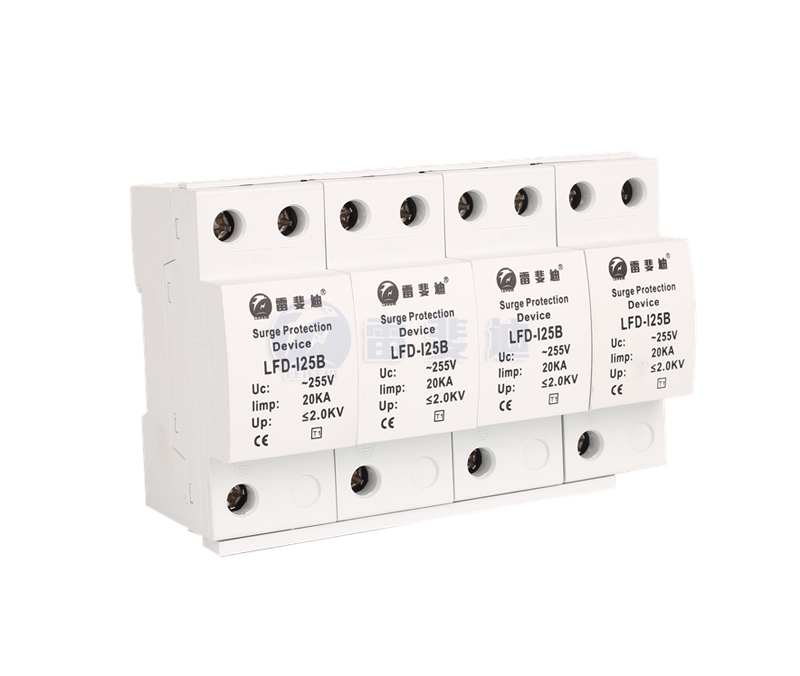

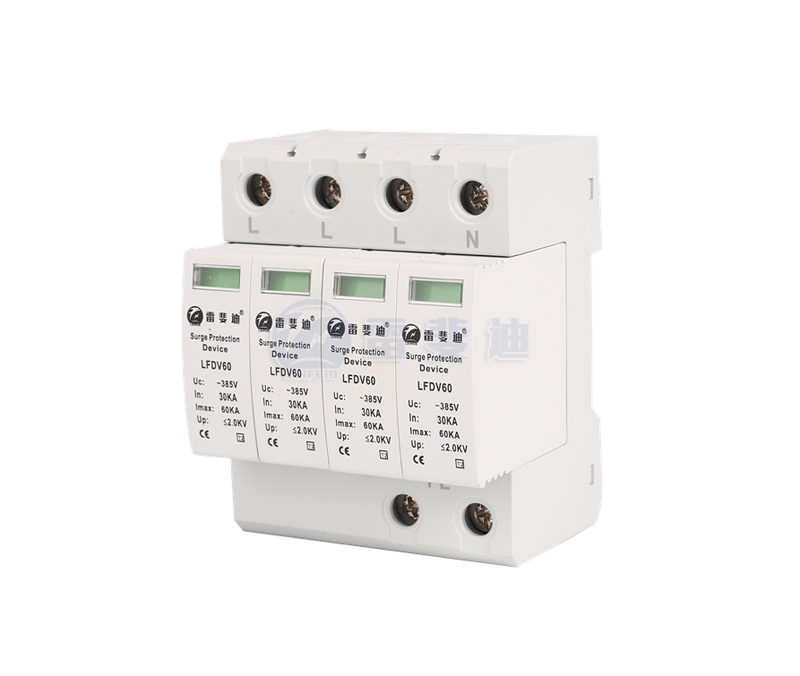

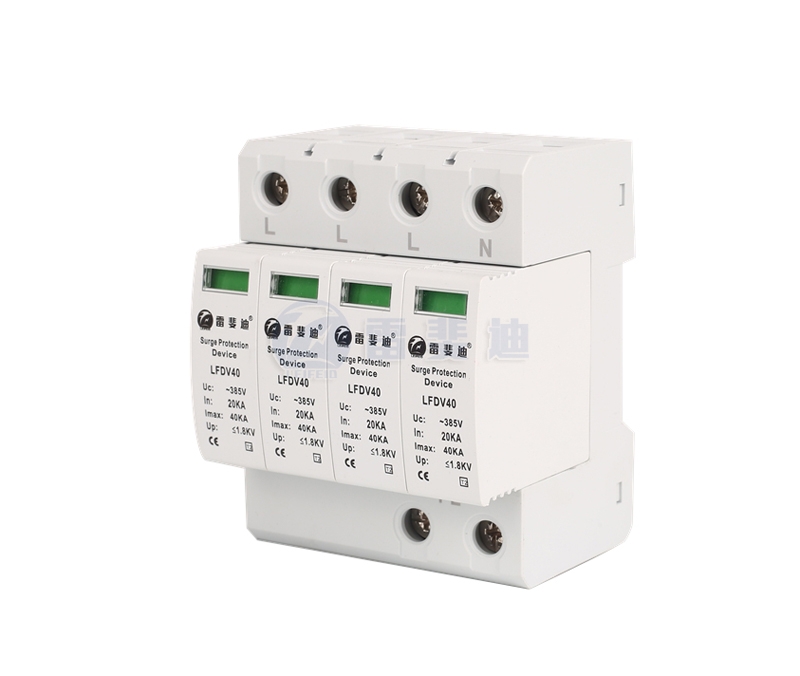

一、產品介紹

該產品廣泛用于光伏電站、充電站、住宅樓、移動通信基站、電信機房、工業廠礦等總電源系統，如各種配電站、配電房、配電柜、交直流配電屏、箱變以及其它各種重要且易遭受雷擊的設備。

二、適用范圍

主要用在配電室、配電柜、開關柜、交直流配電屏等系統的電源保護；建筑物內有室外輸入的配電箱；室外配電柜/配電箱；建筑物層配電箱；建筑物重要用電設備配電箱等。

一般總配電箱用一級防護，分配電箱配二級防護。

三、產品特點

● 作為低壓電源系統第一級電源防雷器使用

● 高放電能力，無功耗，可靠性高，壽命長

● 內置過熱斷路裝置，安全可靠

● 35mm 導軌安裝，標準模塊化設計

● 適用于不同電網制式，保護更全面

四、技術參數

安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或斷路器。

● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為中線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 帶遙信防雷模塊，左1、中間2、右3，1與2為常開、2與3為常閉、2為公共點。

● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。

● 并聯式防雷模塊應并聯安裝（也可采用凱文接線方式），一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。

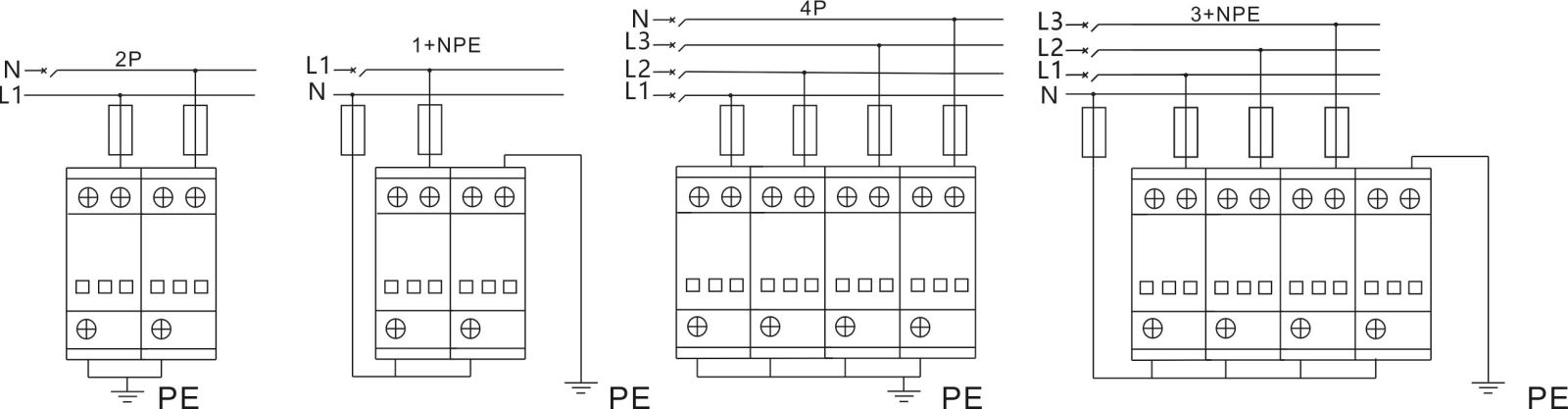

安裝示意圖
