產品說明
一、產品用途
天饋線路防雷器，主要是針對饋線所采取的防雷保護。適用于無線通信，移動基站，微波通信，廣播電視等同軸天饋信號防雷浪涌保護。
二、產品特點
1、通流容量大，采用多級保護；
2、核心元件采用國際知名品牌，性能優越；
3、插入損耗低，確保線路暢通；
4、內置快速半導體保護器件，響應速度快，殘壓低；
5、節能、環保，安裝簡便，適用于各種標準接口類型；
6、駐波系數小，工作頻率范圍寬。
三、天饋信號防雷器的技術參數
| 型號 | LFD-01BNC | ||||||
| 最大持續工作電壓Uc | 90V | ||||||
| 標稱通流容量（8/20μs） In | 10KA | ||||||
| 最大通流容量（8/20μs）Imax | 20KA | ||||||
| 電壓保護級別（1KV/Isn時）Up | ≤600V | ||||||
| 響應時間 Ta | ≤25ns | ||||||
| 插入損耗 Ae | ≤ 0.2dB | ||||||
| 工作溫區 | -40℃…+70℃ | ||||||
| 特性阻抗Z | 50/75Ω | ||||||
| 最大傳輸功率P | 400W | ||||||
| 接口形式 | BNC | ||||||
| 頻率范圍 | DC-2.5GHZ | ||||||
| 接地電阻Ω/線勁 | ≤4Ω /≥2.5mm2 | ||||||
| 外殼防護等級 | 1P65 | ||||||
| 外殼材料 | 黃銅 | ||||||
| 駐波比 V.S.W.R | ≤1.2 | ||||||
| 產品尺寸 | 52*25*25mm | ||||||
1、將防雷器接入系統前，先檢查地網接地電阻，應符合規范要求。
2、將防雷器接入被保護設備前端，必須連接可靠。
3、將防雷器的接地線盡可能短地連接到機房保護接地母線上。接地一定要可靠，地線力求短、粗、直，以減少分布電感對雷電泄放的影響；安裝接地線時應斷開設備，避免因電焊等強電流從地線引入而損壞設備。
4、安裝、使用和維護
防雷器上有輸入（IN）、輸出（OUT）標志，輸出端與被保護設備連接，切勿接反。否則會造成防雷器的損壞，設備也無法得到保護。安裝時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生。

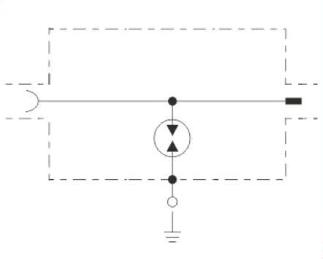

接線示意圖
