產品說明
產品說明
雷斐迪控制信號防雷器參照國家標準GB/T18802.21-2004/IEC61643-21:2000設計串聯型485控制信號防雷器，用于控制信號防雷器主要用于沿低壓控制信號線路侵入設備的雷電（過電壓）防護，廣泛應用于金融系統、電信系統、交通運輸系統、石化工控系統，如各種數據傳輸線、監控控制線路、儀表儀器信號線路等。
產品優點
1、性能穩定、殘壓小、響應時間快、壽命長；
2、具有三級泄流、濾波、鉗位使過電壓、過電流能得到有效抑制；
3、放電電流大（10KA），響應時間快（≤25ns）；
4、集成化、體積小、接線簡易、安裝方便。
技術參數
| 型號 | LFD-DRS485(2線/4線） | ||
| 標稱工作電壓UN | 12V | 24V | 48V |
| 最大持續運行電壓Uc | 24V | 30V | 60V |
| 標稱負載電流IL | 2A | 2A | 2A |
| 標稱放電電流(8/20μS)In | 5KA | ||
| 最大放電電流(8/20μS)Imax | 10KA | ||
| 電壓保護水平(In)Up | ≤60V | ≤90V | ≤110V |
| 響應時間Ta | ≤25ns | ≤25ns | ≤25ns |
| 插入損耗Ae | ≤0.3db | ≤0.3db | ≤0.3db |
| 接口類型 | 接線端子 | 接線端子 | 接線端子 |
| 安裝規格 | 1.5-4mm2 | 1.5-4mm2 | 1.5-4mm2 |

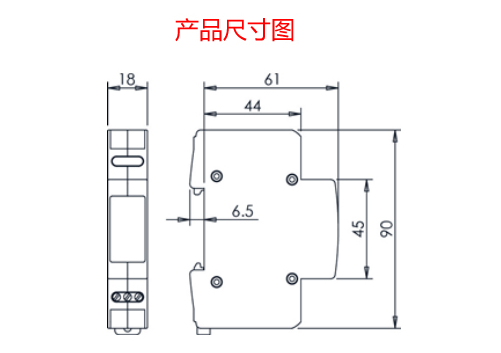

| 外形尺寸 | 90*61*18mm | ||
| 外殼材料 | PBT阻燃塑料,UL94-V0 | ||
| 溫度范圍 | -40℃…+85℃ | ||

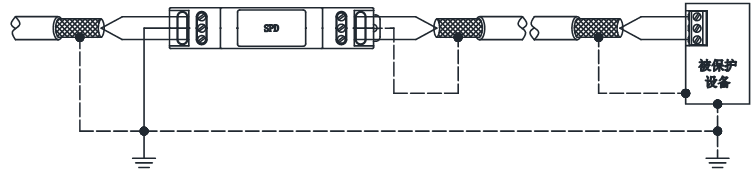

產品接線圖
