產品說明
1、概述
雷斐迪生產的等電位儀連接器采用金屬外殼，外形美觀，安裝接線方便，具有防塵、防腐蝕、防爆、阻燃功能，適用于兩個不同接地系統間的均壓連接，以構成等電位儀。通過本產品連接，在無雷電等大電流泄放的情況下，各接地系統獨立；有雷電等大電流泄入到接地系統時，本產品迅速導通，使各接池系統的電位同時抬高，形成一個等電位體。
2、工作原理
正常情況下，等電位連接器兩端為高阻態。當接地系統間產生電位差時，本產品將迅速導通，使兩接地系統間形成等電位體，消除接地系統之間的電位差。
3、技術指標
| 型 號 | 絕緣電阻 | 標稱導通電壓V | 響應時間 | 標稱放電電流8/20μs(KA) | 最大放電電流8/20μs(KA) |
| MΩ | ns | ||||
| LFD20 | ≥50 | 30±20% | ≤25 | 10 | 20 |
| LFD45 | 20 | 45 |
4、產品特點
1）該產品采用金屬外殼，外形美觀，安裝接線方便，具有防塵、防腐蝕、防爆、阻燃功能；
2）該產品采用事級泄流原理，具有啟動電壓低，放電電流大等特點。
5、安裝、使用、維護
1）將等電位連掛器固定在選好的安裝位置上，兩外置接地接線柱分別與兩個需進行等電位連接的不同的接地系統連接．
2）接續完畢，并確認密封良好后，該產品即可投入使用；
3）本等電位連接器在正常使用中不需特別維護。

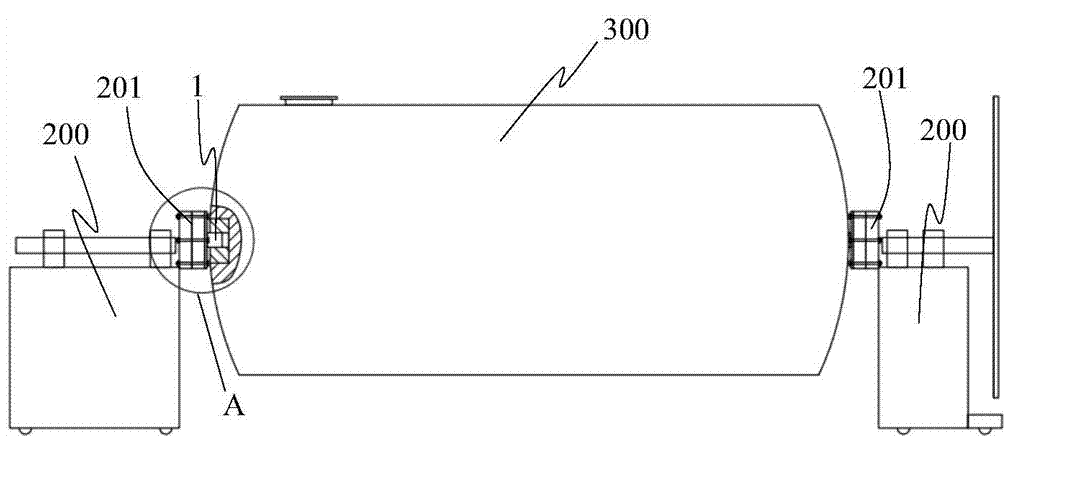

6、安裝示意圖
