一、應用及特點

三相一體化箱式電源電涌保護器是依據IEC和GB設計，它充分利用了MOV（壓敏）、GDT（氣體放電管）、TVSS（瞬間二級管）各自的優點，避免了GDT泄流量大有續流、響應時間長、MOV、TVSS殘壓低、泄流量小的問題，適用于電信、智能建筑、機場、工廠、電力、鐵路等低壓配電系統、電器、電子設備和設備內互聯系統過電壓及高壓靜電的防護，主配電系統中的過電壓浪涌保護。

二、技術參數

三、產品特點

○ 采用西門子壓敏、氣體放電管及多種元器件的一體化設計，體現多級泄流，雷電通流量大、保護水平高；

○ 菲尼克斯端子，耐火性強，安全、可靠、維護性好；

○ 全保護設計，漏電流小，殘壓較低；

○ 每一放電單元設有熱熔保護和過流保護；

○ 采用防火、防潮技術措施；

○ 設有獨立的安全保護接地（PE）匯流排，防反接；

○ 工作狀態指示（防雷狀態為燈亮，失效或故障為燈滅）；

○ 結構美觀，安裝方便。

四、產品安裝與應用

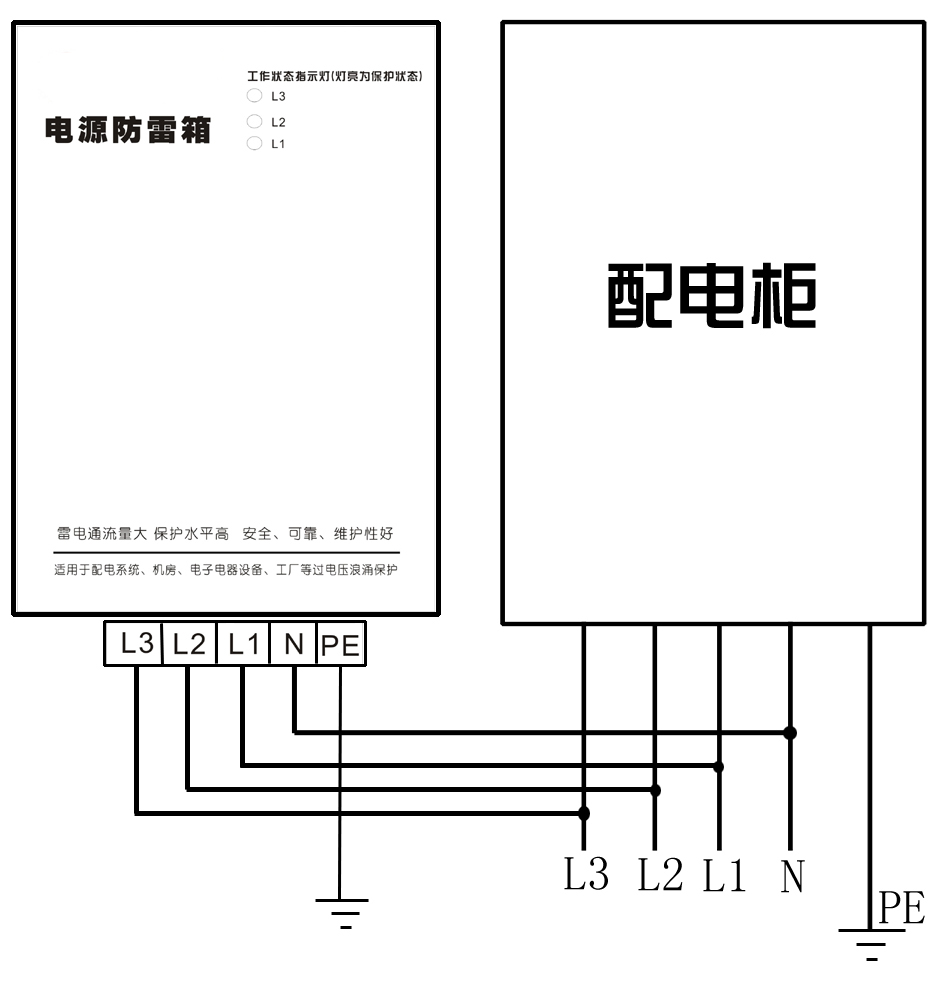

1、產品圖及安裝示意圖：

2、保護器應用于主配電系統電源C級雷電防護，并聯安裝在建筑物總配電柜、分配電柜或末端電源系統的進線端；

3、戶內戶外均可運行；

4、所有接線必須牢固及可靠電氣聯接；

5、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于10Ω；

6、接地線應小于1米；

7、可安裝在配電系統的C級。
